[전자 하드웨어 기초] 13. 축전기, 캐패시터 -3- ( 캐패시터의 용도 )

안녕하십니까. 리습입니다.

지금까지 캐패시터에 대한 기본적인 사항들을 알아보았는데요. 그럼 캐패시터는 언제 사용하는 것인지 알아보도록 하겠습니다.

 우선 캐패시터(Capacitor)를 자주 그리고, 쉽게 사용하는 부분은 전류의 공급원입니다.

전원 공급원으로서의 캐패시터



회로 예시

다음과 같은 회로를 예로 들어보겠습니다.

어떤 IC칩이 있고 이 IC칩에 3.3V의 VCC전압을 인가해주어야 합니다. 이 때 입력 되는 VCC 전압이 안정화되지 않아 문제가 있을 때, 이 전원을 안정화 시켜 이 IC를 안정적으로 동작시키기 위해서는 무엇을 할 수 있을 까요?

가장 쉬운 방법은 바로 캐패시터를 다음과 같이 연결하는 것입니다.

Capacitor 회로 예시

다음과 같이 연결할 경우 VCC전압이 불안정 하더라도 캐패시터에 충전된 전하가 전원 변화에 따라 방충전을 반복하기 때문에 IC에 입력되는 전원은 균등해지게 됩니다.

노이즈 차단을 위한 캐패시터

 때로는 캐패시터를 노이즈 차단을 위해 사용하기도 합니다.

 캐패시터는 직류는 그 흐름을 방해하고, 교류는 흘리려는 특징이 있습니다. 이를 이용하여 신호라인과 GND사이에 캐패시터를 연결하게 되면 고주파 신호가 GND로 빠지며, 신호라인에는 안정적인 저주파 신호만을 전달할 수 있게 됩니다.

 보통 리플 신호 제거에 이런 방식을 많이 사용합니다.

회로간 연결 시 사용

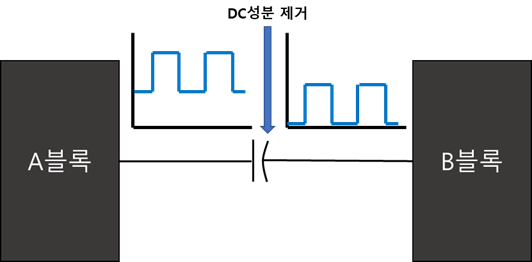

 캐패시터는 분리된 별도 회로간에 신호를 연결 할 때도 사용됩니다. 다음과 같이 분리된 A블록과 B블록이 있고, A블록의 신호하며 신호라인에 있는 DC성분을 제거하고 순수한 신호만 보내야 한다면, 그림과 같이 캐패시터를 연결하여 DC를 제거하는 방법을 사용합니다

회로 연결 예시

오늘은 캐패시터를 언제 사용하는 지 크게 3가지 경우를 가지고 설명드렸습니다. 이외에도 캐패시터는 다양한 소자들과의 조합을 통해 많은 형태로 사용되지만 우선은 이 세가지를 기억하시바라며, 이후 실 례들과 함께 더 소개해 드리도록 하겠습니다.
