안녕하십니까. 리습입니다.
지금까지 캐패시터의 특징들 그리고 용도에 대하여 알아보았다면 이제 실제 캐패시터들의 종류를 알아보고 이들의 특징을 정리해보도록 하겠습니다.

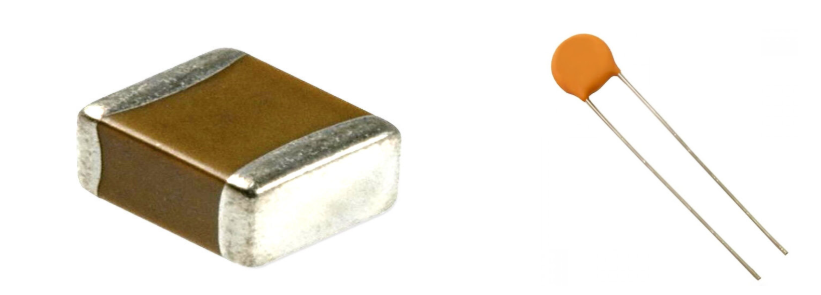

1. 세라믹 캐패시터
먼저 가장 널리사용되는 세라믹 캐패시터 입니다. 세라믹 캐패시터는 극성이 없고 고주파 특정이 좋기 때문에 많은 회로에서 사용되고 있습니다. 하지만 정전용량이 다른 캐패시터들에 비하여 작고(수pF ~ 수십uF), (일반적으로) 온도에 따른 정전용량 변화가 심하기 때문에 일반적으로 아날로그 회로보다는 디지털 회로에 많이 적용되어 사용하고 있습니다. 또한 세라믹 캐패시터는 특별한 표기가 되어있지 않을 경우 내압이 50V정도 되는 경우가 많습니다. (더 큰 내압의 세라믹 캐패시터도 있습니다.)
세라믹 캐패시터는 표면에 정전용량 값이 적혀 있으며 앞 두자리는 유효숫자, 마지막 자리는 배수입니다. 표시 단위는 pF입니다

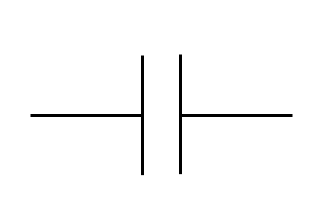

세라믹 캐패시터는 극정이 없기 때문에 따로 휨 표시 없이 회로에 다음과 같이 표현하기도 합니다.

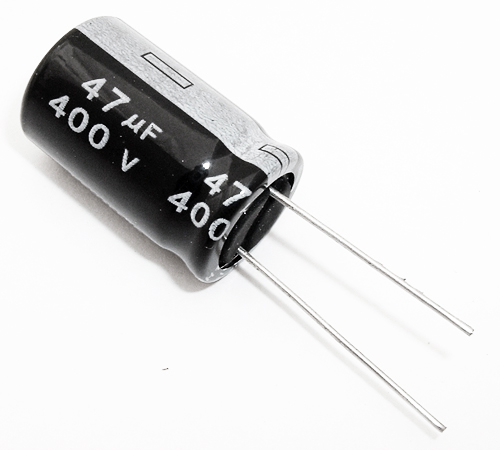

2. 전해 캐패시터
전해 캐패시터는 원통형으로 생긴 캐패시터입니다. 다른 캐패시터들 보다 큰 정전용량을 가지고(보통0.1uF ~ 0.1F), 저주파 특성(1Khz이내)이 좋다는 장점을 가지고 있습니다. 반면에 전극에 극정이 있고 수명이 있다는 단점이 있습니다. 이러한 특성때문에 전원회로에 많이 사용되며, 동시에 오래된 전원회로가 망가졌을 때 가장 먼저 의심이 되는 소자도 바로 전해 캐패시터입니다.
전해 캐패시터는 보통 내압 및 정전용량이 표면에 직접적으로 표기되어 있기 때문에 그 용량을 바로 읽을 수 있으며, 긴 다리 부분이 +극 이며, 띠가 있는 부분이 -극 입니다.

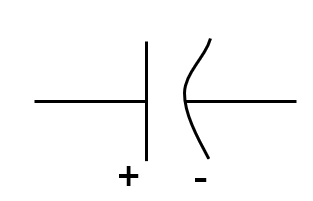

회로에서는 다음과 같이 극성 부분을 나타내어 표기합니다.

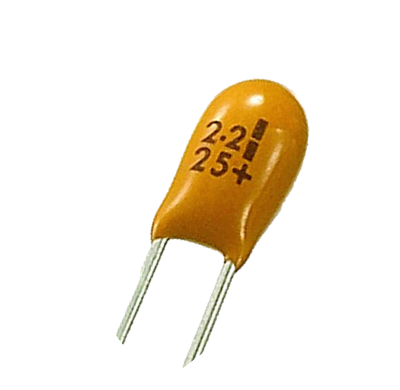

3. 탄탈 캐패시터
탄탈 캐패시터는 탄탈륨이라는 재질로 만들어진 캐패시터로 정전용량이 큰 편이고 (0.1uF ~ 수백uF), 극성이 있으며,전해 캐패시터에 비해 고주파 특성이 좋고 전류 및 온도에 따라 그 특성이 잘 변하지 않는다는 특징이 있습니다. 반면에 가격이 다른 전해캐패시터 및 세라믹 캐패시터에 비해 비싸다는 단점을 가지고 있습니다. 따라서 전류나 온도에 민감한 회로의 경우 사용하면 좋습니다.
탄탈 캐패시터의 정전용량은 세라믹과 동일하게 표기되어 있으며, 띠가 있는 쪽이 + 입니다. 보통 띠가 있는 부분이 -인 소자가 많지만 얘는 특이하게 +이므로 햇갈리지 않도록 주의하시기 바랍니다.

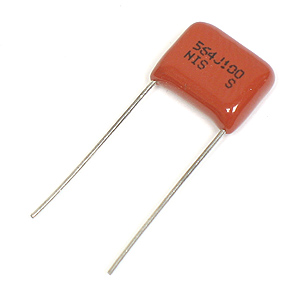

4. 필름 캐패시터
필름 캐패시터는 금속박과 필름을 이용하여 만든 이론적인 캐패시터에 가장 가깝게 생긴 캐패시터 입니다. 극성이 없으며 정밀도가 매우 높기 때문에 오디오용 회로 혹은 ADC, 타이머 등 정확도가 높고 안정적인 성능이 필요한 회로에서 많이 사용됩니다. 반면에 필름 캐패시터는 고주파에서는 사용할 수가 없는 소자입니다.
이렇게 기억하고 있으면 좋은 캐패시터들의 종류에 대하여 알아보았습니다. 각 캐패시터들은 장단점이 뚜렷한 만큼 잘 알고 계시다면 많은 도움이 될 것이라 생각합니다.
