안녕하십니까 리습입니다.
다이오드는 반도체 소자 중 가장 간단한 구조를 가지고 있지만, 매우 빈번하게 사용되고 있는 소자입니다. 가장 많이 곳 중 하나는 핸드폰 충전기로, 교류 신호를 직류 신호로 바꾸어 주는 정류회로에 많이 사용됩니다. 또한 흔히 LED라고 부르는 소자 또한 다이오드의 종류 중 하나로 매우 많은 곳에서 흔히 사용하고 있습니다.
그럼 다이오드의 동작 방식부터 원리, 나아가 활용 방법 까지 하나씩 알아보도록 하겠습니다.
1. PN접합
p-형 반도체와 N-형 반도체는 서로 반대의 형태를 가지고 있습니다. P형 반도체는 홀(hole)을 주요 캐리어로 사용하는 반도체이고, N-형 반도체는 electron(전자)를 주요 캐리어로 사용하는 반도체입니다. 이 반대 형태의 반도체를 이어 붙여서 만든 것이 바로 PN 접합입니다.

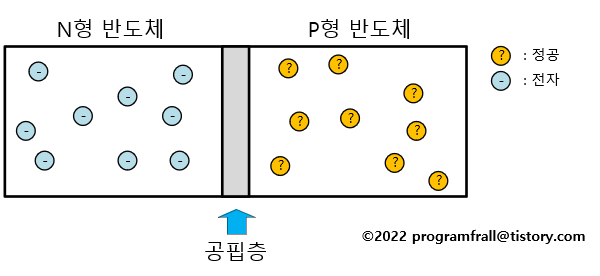

P-형 반도체와 N-형 반도체가 맞닿은 접합 부분에는 공핍층이라고 하는 (depletion layer) 공간이 생기게 됩니다. N-형 반도체에 있는 자유전자가 P-형 반도체에 있는 정공에 들어가 공간을 채우게 됨으로써, 안정적인 공간이 발생하기 때문에 그러한 공간이 생기는 것이죠. 그 공간이 많이 생기는 만큼 자유전자도, 정공도 없는, 전류가 잘 흐르지 않는 공간이 늘어나는 것이기 때문에, 우리는 이 공간의 크기를 조절함으로서 반도체 소자의 '특성'이라는 것을 부여할 수 있게 됩니다. 그리고 공핍층의 폭은 어떤 불순물을 얼마만큼의 농도로 사용하느냐에 따라 달라지게 됩니다.
그런데, 이렇게 두 반도체를 붙이면, 전류가 흐르지 않게 된다라고만 말씀을 드리고 마무리를 하면, 반도체 소자라고 부르기 민망하겠죠. 이 PN 접합에는 특이한 성질이 있습니다. 바로 전압 인가 방향에 따라 이 공핍층의 크기가 조절된다는 것입니다.
2. 순 방향 바이어스 (Forward Bias)

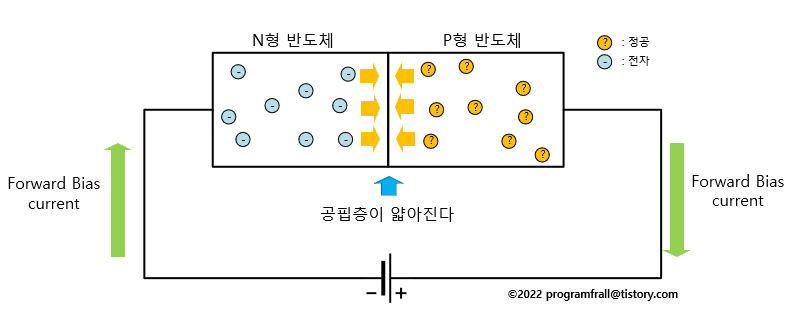

아래와 같이 P-형 반도체 부분에 +전압을, N-형 반도체 부분에 -전압을 걸어주는 것을, 순방향 바이어스(Forward Bias) 전압이라고 하며, 보통 순방향 바이어스를 가한다라고 부릅니다. 순방향 바이어스 전압을 가해줄 경우, 정공과 전자는 서로의 방향으로 이동을 하게 되고, 이 이동으로 인해 공핍층은 얇아지게 됩니다. 전류의 흐름을 방해하는 공핍층이 얇아지게 되니, 전류는 기존보다 더 쉽게 흐를 수 있게 되죠.
즉 PN 접합에 순 방향 바이어스를 가할 경우, 전류가 잘 흐르게 된다 라는 것을 알 수 있습니다.
3. 역 방향 바이어스 (Reverse Bias)

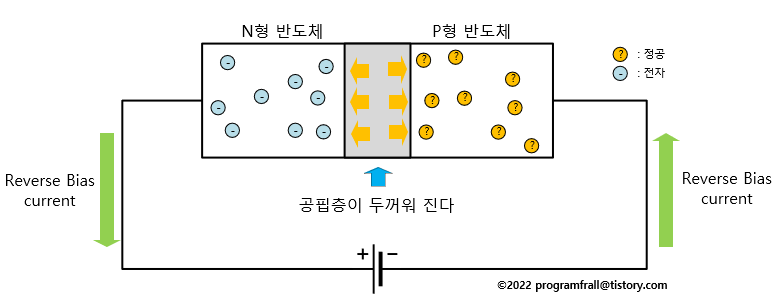

아래와 같이 P-형 반도체 부분에 -전압을, N-형 반도체 부분에 +전압을 걸어주는 것을, 역방향 바이어스(Reverse Bias) 전압이라고 하며, 역방향 바이어스를 가한다라고 부릅니다. 역방향 바이어스 전압을 가해줄 경우, 정공과 전자는 서로의 반대 방향으로 이동을 하게 되고, 이 이동으로 인해 공핍층은 두꺼워지게 됩니다. 전류의 흐름을 방해하는 공핍층이 두꺼워지니, 전류는 기존보다 더 흐르기 어려워집니다.
4. 다이오드는 PN 접합의 동작 특성을 이용하는 반도체 소자.
이렇게 가해주는 전압의 방향에 따라, 전류를 흐르게도, 흐르지 않게도 하는 PN접합 특성을 통해 만들어진 소자가 바로 다이오드입니다. 즉 다이오 드은 전압의 방향에 따라, 전류를 흐르거나/흐르지 않는 반도체 소자인 것 이죠. 이런 반도체 소자를 통해 불 연속적인 전압의 변화를 표현할 수 있게 되고, 다채로운 회로를 설계할 수 있게 되는 것입니다.
이 외에도 PN 접합의 기억해주셔야 하는 특성 중 하나는 공핍층에 에너지 갭(Energe Gap)이 있다는 것입니다. 우리가 일반적으로 사용하는 실리콘은 0.7V, 게르마늄의 경우 0.3V의 에너지 갭이 존재합니다. 따라서 순방향 바이어스 외에도 우리는 에너지 갭 보다 큰 전압을 걸어주어야지만 전류를 흐를 수 있다는 것도 꼭 기억해주시기 바랍니다.
5. 마무리
이렇게 다이오드의 기본적인 원리 및 특징에 대하여 알아보았습니다. 다이오드는 전압의 방향에 따라 전류가 흐르거나/흐르지 않는 소자로 전류의 방향을 제어할 수 있다는 것도 알 수 있었습니다. 또한 에너지 갭이라는 것이 존재하여 0.7V(개르먀늄 0.3V) 이상의 순방향 바이어스 전압을 걸어주어야지만 전류를 흐를 수 있다는 것도 알 수 있었습니다.
그럼 이제 다이오드의 심벌부터 시작하여, 사용방법들을 알아보도록 하겠습니다.
